HH15系列隔離開關熔斷器組，QA及QP系列隔離開關(以下簡稱開關)，開關主要使用在具有高短路電流的配電電路和電動機電路中，作為手動不頻繁操作的主開關或總開關。尤其適合于安裝在較高級抽屜式低壓成套裝置中。
本產品符合GB14048.3標準。
周圍空氣溫度不高于+40℃，不低于-5℃。
安裝地點的海拔不超過2000m。
濕度：最高溫度為+40℃時，空氣的相對濕度不超過50%，在較低的溫度下可以允許有較高的相對濕度，例如20℃時達90%。對由于溫度變化偶爾產生的凝露應采取特殊的措施。
周圍環境的污染等級為3級。
開關應安裝在無顯著搖動、沖擊振動和沒有雨雪侵襲的地方，同時安裝地點應無爆炸危險介質，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃。

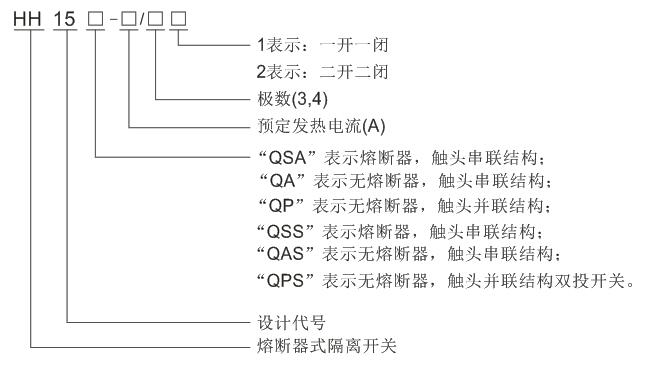

型號及含義

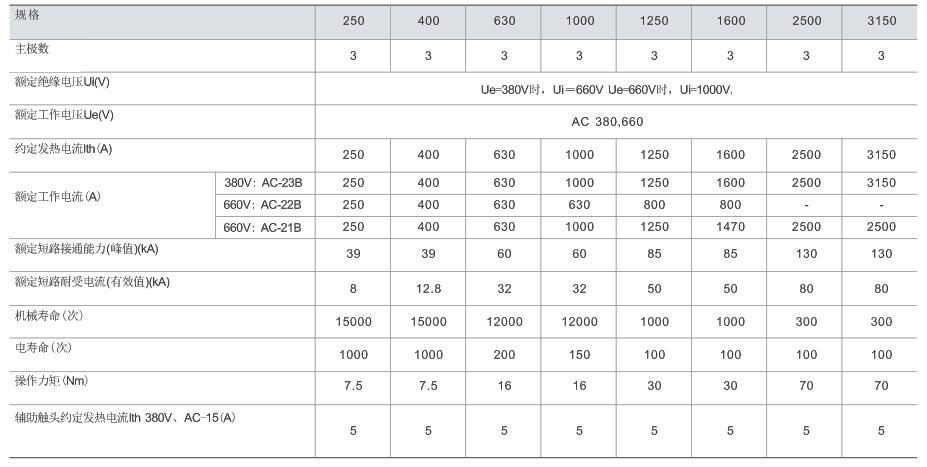

主要技術參數

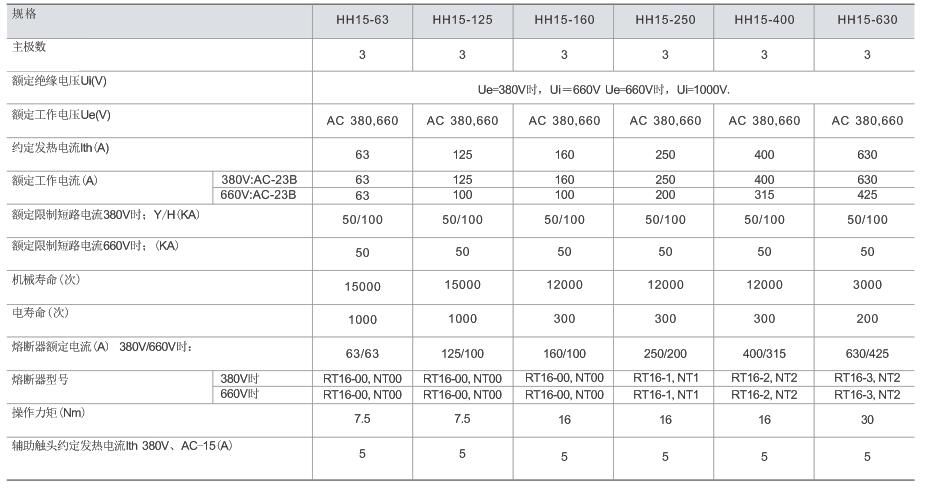

HH15隔離開關熔斷器組特性

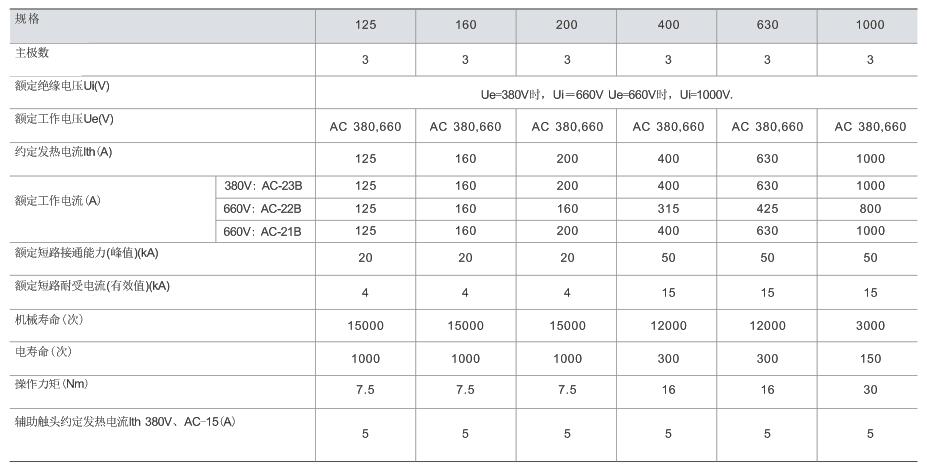

HH15QA-□隔離開關特性
HH15QP-□隔離開關特性

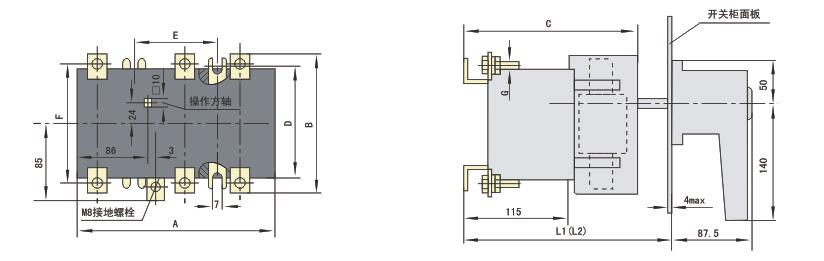

外形及安裝尺寸

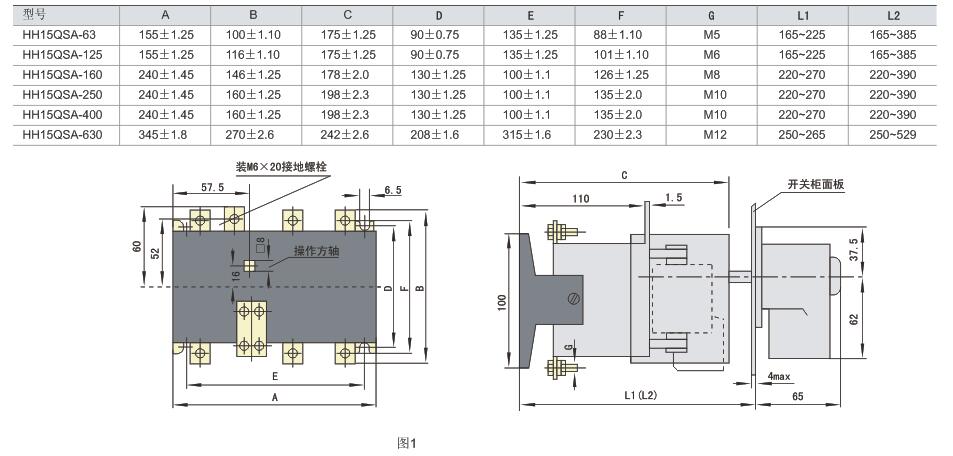

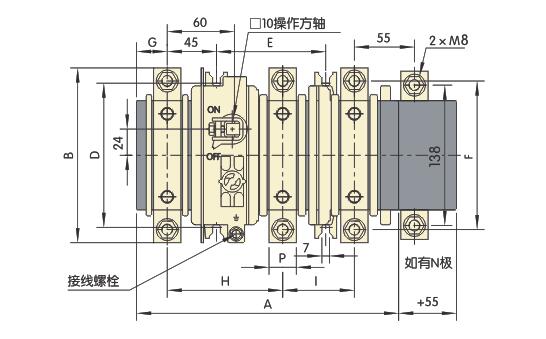

HH15外形及安裝尺寸
HH15QSA-63、125的外形及安裝尺寸

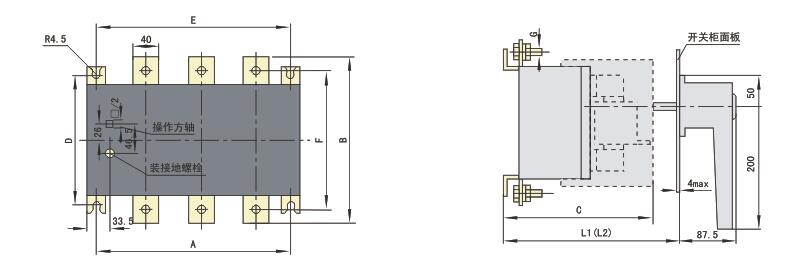

HH15QSA-160、250、400的外形及安裝尺寸
HH15QSA-630的外形及安裝尺寸

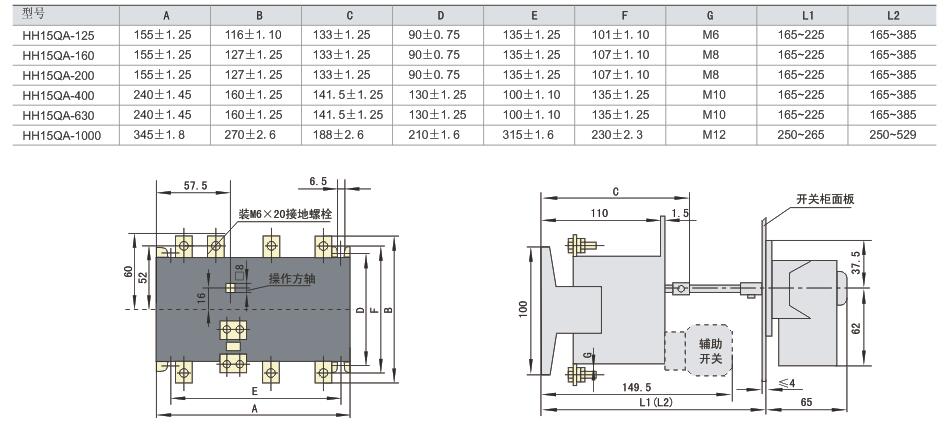

HH15QA-□外形及安裝尺寸

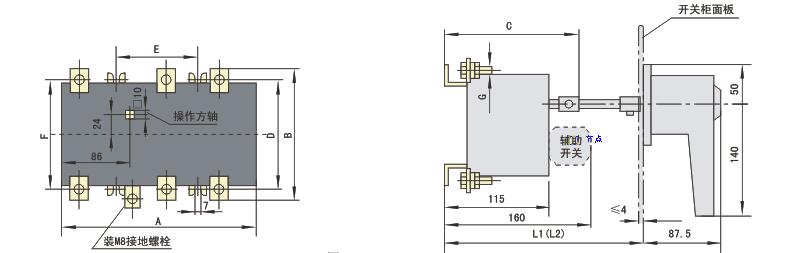

HH15QA-125、160、200的外形及安裝尺寸

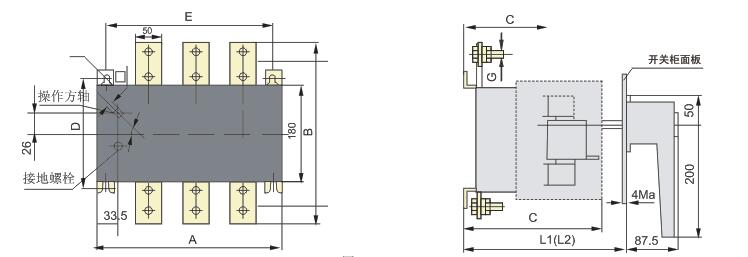

HH15QA-400、630的外形及安裝尺寸

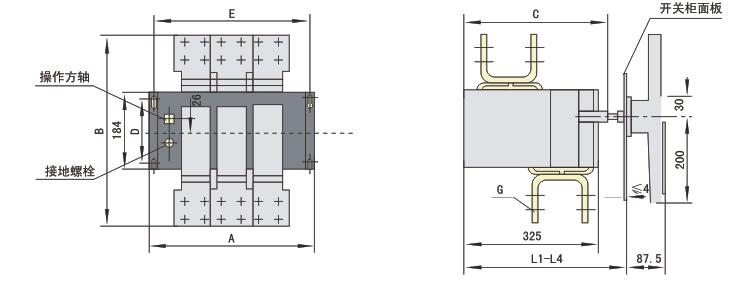

HH15QA-1000的外形及安裝尺寸

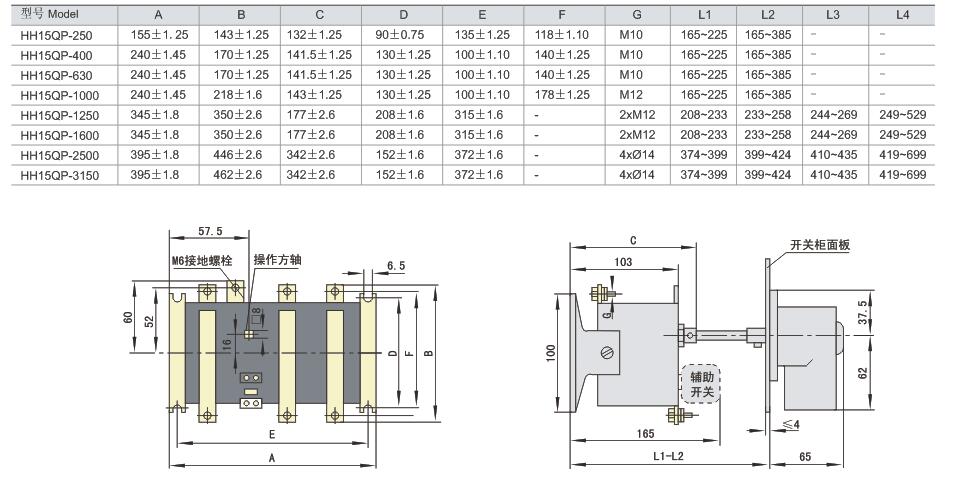

HH15QP-□外形及安裝尺寸?
HH15QP-250的外形及安裝尺寸

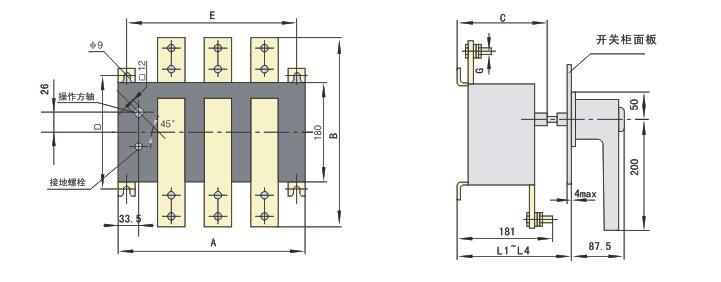

HH15QP-400、630、1000的外形及安裝尺寸

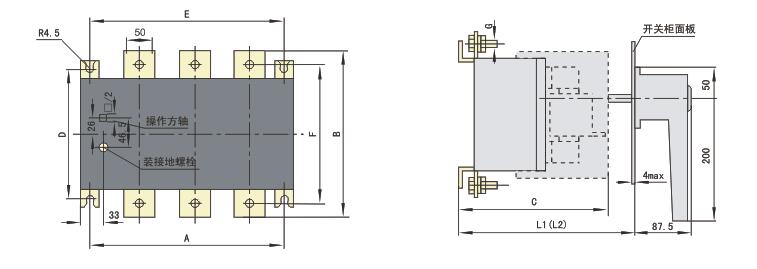

HH15QP-1250、1600的外形及安裝尺寸
HH15QP-2500、3150的外形及安裝尺寸

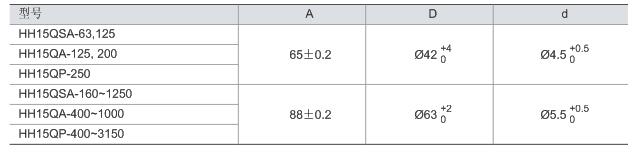

面板開孔尺寸
面板開孔是為了固定操作手柄底座之用，其尺寸與對應開關規格關系

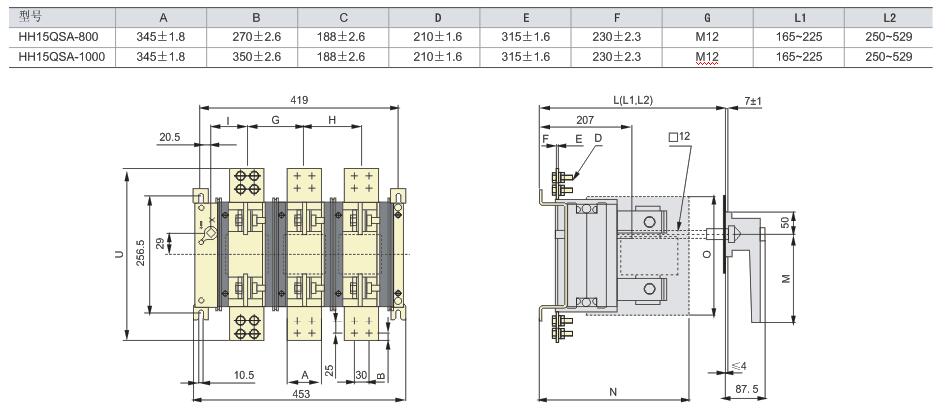

HH15QSA-1000的外形及安裝尺寸
HH15QSA-800的外形及安裝尺寸
HH15QSA外形及安裝尺寸

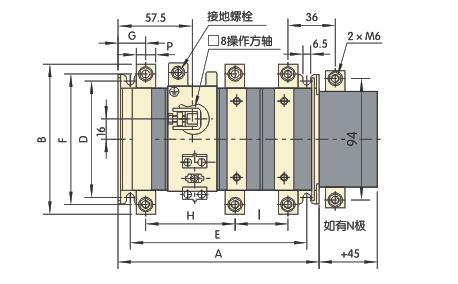

HH15QSA-63~125, QA-125~200, QP-250

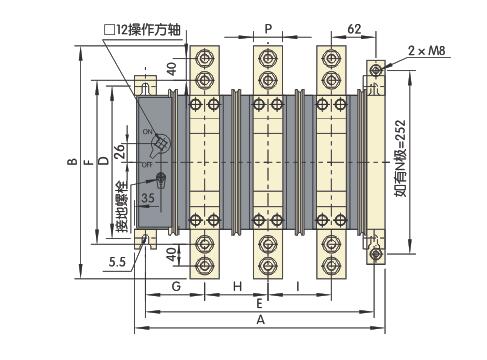

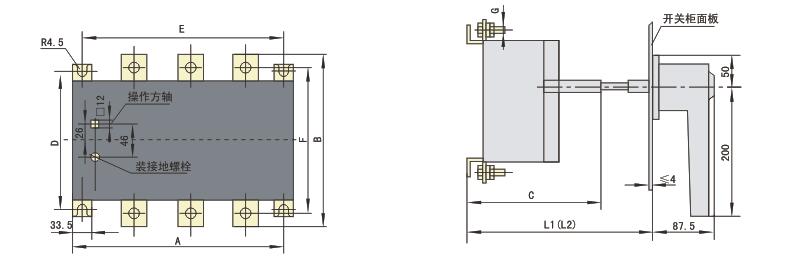

HH15QSA-160~400, QA-400~630, QP-400~1000，四極外形尺寸?
HH15QSA-630~1000, QA-1000, QP-1250~1600，四極外形尺寸?
